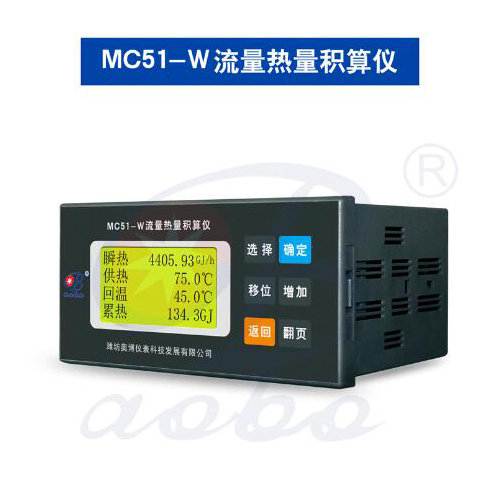

ABDT-MC51-W流量热量积算仪采用大屏幕液晶显示器显示，通过全中文菜单式设定，以智能单片机为核心构成供热计量智能化仪表，仪表可接收双路流量传感器、变送器输出的脉冲信号或模拟电流信号，接收双路压力、双路温度信号，组成高精度流量测量流量系统。显示供/回水瞬时、供/回水累计、瞬时/累计热量、供/回水压力、供/回水温度等参数。仪表具有参数编程设置功能，设置参数和累积流量值断电后继续保持。
采用RS232/485接口的MODBUS通讯技术，可以与各种网络或工业总线进行组网，实现远程抄表。
产品特点
1、大屏幕液晶显示，全中文菜单设定；

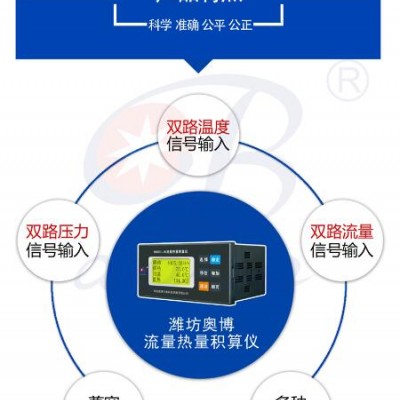

2、双路温度信号输入、双路流量信号输入、双路压力信号输入；
3、多种运算模式；
4、可与各种网络或工业总线进行组网，实现远程抄表；
5、兼容多款仪表；

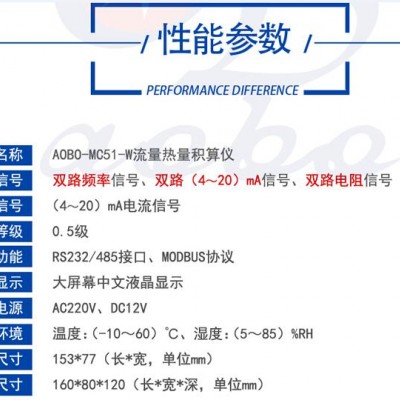

性能参数
流量输入信号 接收双路频率信号或(4~20)mA电流信号
压力输入信号 接收双路压力变送器(4~20)mA电流信号
温度输入信号 接收双路Pt(100、1000)铂电阻信号，也能接收双路温度变送器(4~20)mA电流信号
准确度等级 0.5级
通讯功能 RS232或RS485接口，标准MODBUS协议
自由组态功能 具有各参数的双路流量、双路温度、双路压力输入功能，多种流量运算模式可程序设定组合。
显示功能：瞬时热量、累积热量、供水温度、回水温度、供水热焓、回水热焓、供水压力、回水压力、供水瞬时流量、供水累积流量、回水瞬时流量、回水累积流量等参数。
断电保护功能 机内的运算结果和用户设定的数据在断电时不会丢失，保存时间在10年以上
工作电源 AC220V±15%、DC12V±5%，功耗：＜5W
输出电源 共2组，1组12V/30mA，另一组24V/200mA
工作环境 温度：(-10~60)℃；湿度：(5~85)%RH
开孔尺寸 153x77（长×宽，单位mm）
外形尺寸 160x80x120（宽x高x深，单位mm）
