LUGB型涡街流量计主要用于管道介质流体的流量测量，如蒸汽、导热油、一般气体、液体等多种介质，涡街流量计以“卡曼涡街”（Karman）原理研制成的一种流体振动型仪表，采用压电应力式传感器，可靠性高，使用寿命长，可在（-20~350）℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。
产品特点
1、量程比大；
2、测量精度高；
3、结构简单、牢固、无传动件、使用寿命长；
4、维护简单、易安装、工作量小；
5、应用范围广，蒸汽、气体、液体的流量均可测量；
6、压力损失小，准确度高、重复性好、长期工作稳定性好；
7、输出频率信号不受流体温度、压力、黏度、密度等参数的影响。
技术参数

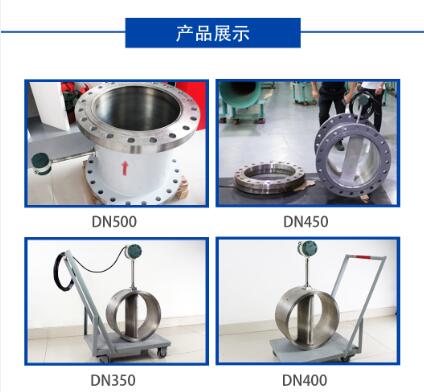

公称通径：DN15-DN600
公称压力：1.6MPa，2.5MPa，4.0MPa
测量介质：液体、气体、蒸汽等单相或可认为是单相的介质
介质温度：（0-350）℃
精度等级：1.0级，1.5级
范围度：1:10~1:15，智能型1:15以上
压损系数：Cd=2.4
输出信号：方波：低电平≤0.5V，高电平≥5V，流量信号：（4-20）mA，HART协议输出
供电电源：DC24V，DC12V，DC3.6V锂电池
表体材质：1Cr18Ni9Ti，用于强腐蚀介质时材质另定
环境条件：（-40~55）℃ [现场显示型（-20~55）℃]，湿度（5-90）%RH，大气压力（8~106）KPa，防爆型（-20~40）℃
防护等级：IP65
防爆等级：ExdIICT6Gb，防爆编号：SYEx19.12246
